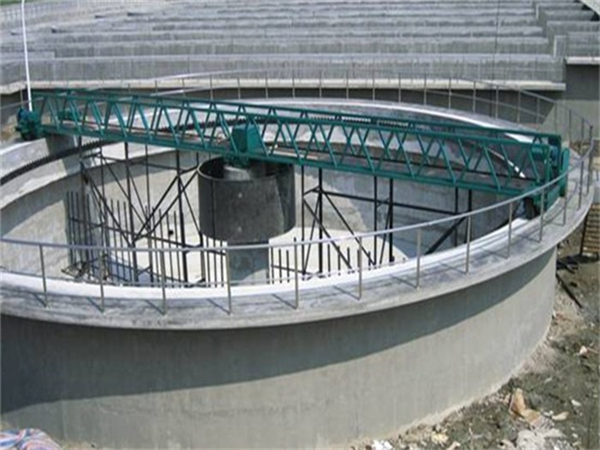

中心传动浓缩刮泥机，主要用于污水处理厂、自来水厂等重力式污泥浓缩池，将浓缩污泥刮集至池底中心集泥坑，以便进一步作污泥脱水处理。公司拥有一支由专业技术人才、工程师、销售、售后服务人员组成的富有团队创新精神的队伍，可根据客户的实际需求，提供从中心传动浓缩刮泥机方案设计、生产研制、安装调试、技术培训到售后的整套服务。满足了各界用户的需求，得到了广泛好评。

一、设备特点

中心传动刮泥机原水经中心配水筒布水后呈辐射流向池子周边溢水槽，随着流速的降低，水体中的悬浮物被分离而沉降于池底，上清液通过溢流堰板由出水槽排出池外。通过减速驱动和悬挂式组件的传动，由刮板将污泥刮集到中心集泥槽，依靠静水压力或泵排出池外。采用中间进水和排泥，周边排水，保证水流均匀。利用液位差自吸式排泥，有浮渣刮集排除装置和过载保护装置。

主要特点如下：

1、中心传动浓缩刮泥机，传动环节少，机械效率高，结构紧凑；

2、根据需要可设过扭保护机构，当扭矩达到设定值时自动报警停机，保证设备安全可靠运行；

3、主轴采用刚度大的管式构造，池底不设轴承，解决了环境极坏的池底维护工作。

4、采用减速机与蜗轮传动，传递力矩大，效率高，并设有扭矩保护装置，使用安全；

5、负荷过大时，水下刮泥系统可手动（或电动）进行提升，再逐步下降，逐层刮去污泥；

6、集泥坑带有小刮板搅动刮泥，不堵塞。

二、构造及工作过程

沉淀池为混凝土或钢结构，池底稍呈圆锥形，池底为排泥斗外接排泥管。工作桥为混凝土或钢结构，本设备不包括池体和工作桥，用户自行解决，公司可免费设计制造钢结构池体和工作桥，供应用户。

1、设备构造：

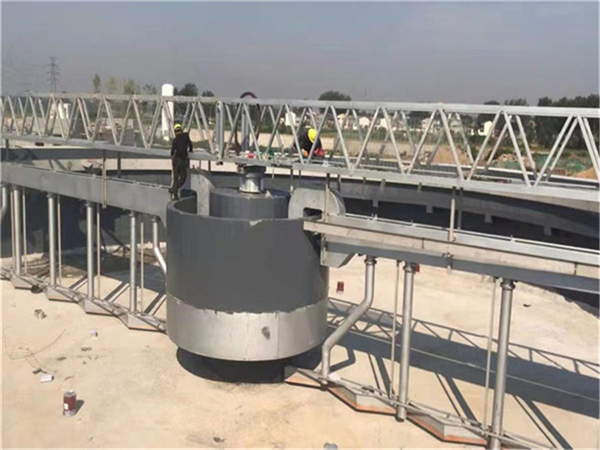

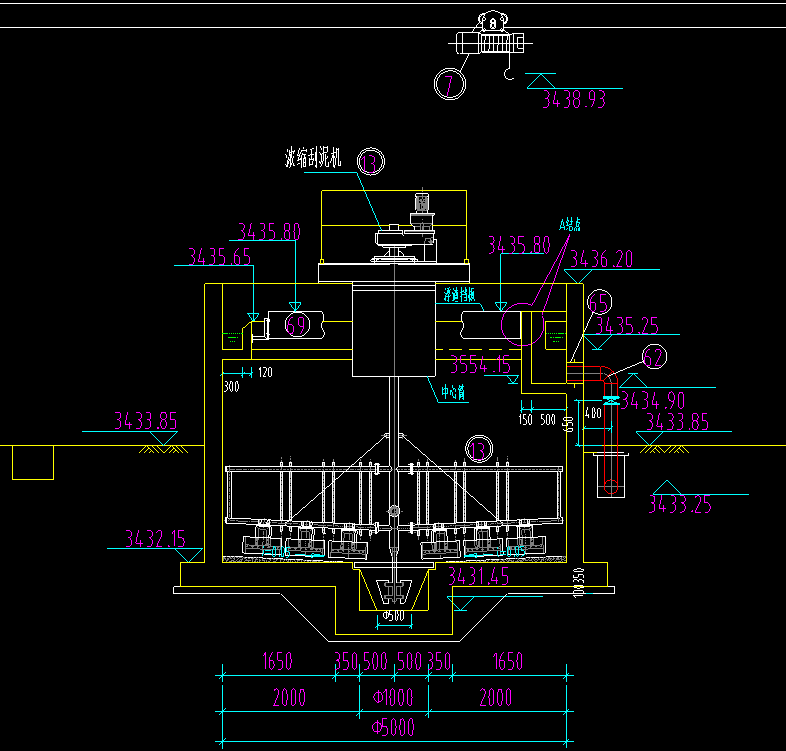

中心传动浓缩刮泥机为悬挂中心传动，由带电动机立式减速器、带外齿的回转轴承、主轴、刮臂、刮板、浓集栅条、稳流筒、控制柜等组成。

刮泥机由耙架、竖轴驱动装置和过扭距安全装置等组成。

耙架由两个大耙和两个小耙组成十字形，与稍呈圆锥形的池底平行。耙架与竖轴用十字头固定连接，竖轴上的轴承为向心和推力轴承的组合，用润滑脂肪润滑。水下为滑动轴承，由尼龙衬套等组成，用压力清水润滑。

竖轴下端伸入排泥斗，下轴端紧固着刮泥刀，用以刮排泥斗中的积泥，以使均匀排出。

2、工作过程

刮臂在传动装置带动下绕池中心轴线旋转，刮臂上的刮板将沉积在池底的污泥由外向内推向池心集泥坑当运行过程中，由于刮板、刮臂受异物卡塞或积泥过多等意外原因导致传动过扭，在其扭矩达到设定值时，过扭保护机构动作，切断电源，自动报警停机。

驱动装置为三级立式摆线针轮减速机，用牙嵌式联轴器与竖轴连接。该减速机固定在工作桥的机座上。过扭矩安全装置是安全剪切销，装配在芯片嵌式联轴器中。当运行遇有过扭矩情况下，便切断剪切销，保护整台机械设备，不受损坏。

3、絮凝浓缩

中心传动式浓缩机/刮泥机是在待浓缩的矿浆中添加一定量的絮凝剂，使矿浆中的矿粒形成絮团，加快其沉降速度，进而达到提高浓缩效率的目的。

适用于给排水工程中水厂或污水处理厂直径一般不大于18m的辐流式(圆形)沉淀池的污泥刮集和排除。

三、性能与规格

中心传动浓缩刮泥机主要技术参数如下：

中心传动浓缩刮泥机主要性能

1、池底刮泥，驱动装置采用减速驱动机构传动，结构紧凑，机械效率高;

2、斜交型刮泥板，连续性好、集泥的效率高;不锈钢刮泥板底下再安装刮泥橡胶板，保证刮泥彻底干净，不会有浮泥现象发生。

3、池底坡比1:10，刮泥时污泥阻力可忽略不计。

4、主梁选用方钢制作，结构强度大，采用热镀锌后喷面漆工艺，防腐性能强。主梁也可以直接使用混凝土浇筑，投资更节省。

5、操作简单，可实现远程控制。

四、安装运行要求

1、机架上平面必须找平，允差0.50‰，减速机的输出轴与竖轴用牙嵌式联器连接，在联轴器有三个销孔，每个销孔有剪切安全销，做为过扭的矩切断，保护整台机器之用。

2、刮泥机耙齿底边距池底保持50mm允差±100mm。

3、竖轴下端，在排泥斗上方，装滑动轴承，尼龙衬套，采用压国清水润滑。必须设置Dg15润滑水管，由池外引至池底，埋设在池底，水管外面表面不可以高于池底表面，在排泥斗外侧伸出，与滑动轴承的管接头接通。引入常压力清水，保证润滑良好，才可以试车运行。正常运行时，也必须在开车前，接通压力清水，保持水下轴承润滑良好。

4、竖轴上端向心轴承和止推轴承组件，采用润滑脂润滑，要求润滑良好。

5、试车时，整机空负荷运行不少于2小时，要求运行平稳，噪音在80dB以下。带负荷试运行不少于24小时。

更多关于中心传动浓缩刮泥机的相关资料，可关注公司网站（www.mzjab.com）！
